CTC2118（TsingMa.AX）是融合了交换、管理以及PHY的高集成交换芯片，旨在通过单芯片满足万物互联时代的全接入需求。芯片转发能力为28Gbps，端口形态为8GE+4xQSGMII/SGMII+4xSGMII，提供100M、1G的端口接入能力。

芯片内部已集成一个8电口的千兆PHY，并可再选用盛科8电口或4光电复用口的千兆PHY，满足28口及以下的L2应用，典型支持24x1G电+4 x1G光的端口形态。另外，芯片集成主频125MHz的RISC-V MCU，支持配套的WEB管理应用。



  • 丰富的端口组合
    芯片内部集成8电口千兆PHY，单芯片支持8千兆电+8千兆光。同时，可以扩展盛科Mars.8P八电口PHY，或Mars.4C光电复用四端口千兆PHY，灵活支持不同光电组合的端口形态。

  • 灵活共享缓存
    针对视频、工业接入等场景，芯片提供内置灵活共享缓存，满足业务流量突发的要求。

  • 集成PHY的长距离传输
    在100Mbps的情况下，芯片最大可以支持400米的传输，满足长距离数据传输要求。

  • 多种应用场景集成
    芯片内置ROM集成了多种典型场景配置。同时，在拨码使用中，无需EEPROM可以支持标准转发模式、VLAN隔离模式、网络克隆模式三种应用场景。

  • 精细化业务部署运营
    芯片支持基于端口和ACL的环回，作为接入端，与汇聚端的RFC2544/Y.1564测量技术实现良好配合，完成业务的开通测试。

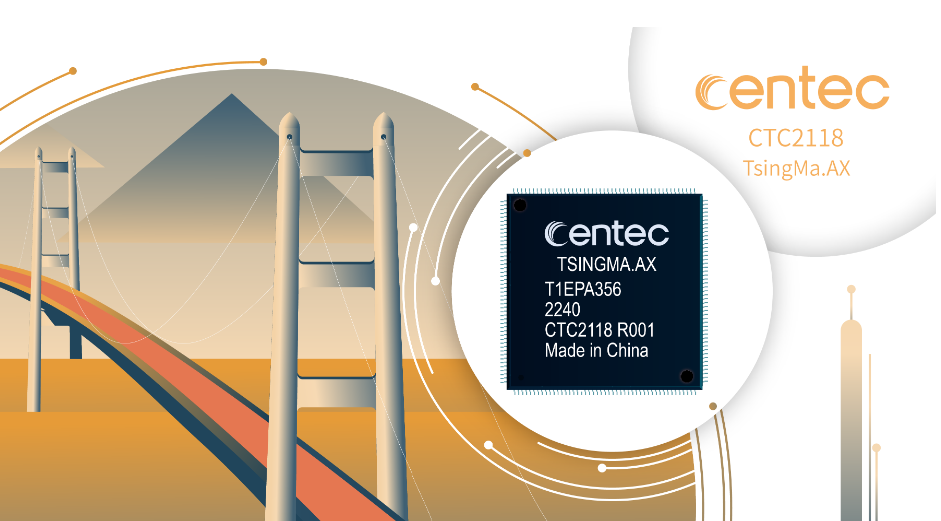

图1：CTC2118（TsingMa.AX）芯片


CTC2118（TsingMa.AX）可以灵活配置为不同的工作模式，典型配置如下：

  • 工业接入：8 x 1G电+2/4/8 x 1G光, 16/24 x 1G电+4 x 1G光
  • SOHO/SMB ：16/20/24 x 1G电+4 x 1G光
  • 路由器接口扩展：8 x 1G电+2 x 1G电


全面的L2特性

  • 基于端口、VLAN的动态MAC学习开关
  • 基于端口的MAC学习数目限制
  • 黑洞MAC
  • 基于端口、VLAN的广播风暴抑制
  • 基本QinQ、灵活QinQ
  • 物理端口之间基于VLAN隔离
  • MEF L2CP

精细化的环回控制

  • 基于端口和ACL的环回
  • 环回性能达到线速
  • L1/L2环回

丰富的QoS特性

  • 基于L2/L3/L4/UDF的ACL
  • 基于ACL规则流分类
  • 基于CoS/DSCP/IPP流分类
  • 拥塞避免
  • RFC2697/RFC2698/RFC4115流限速
  • 色盲/色敏感
  • 基于DEI或者CFI标识报文颜色
  • 每端口8队列，支持SP/WRR/WDRR/SP+WRR/SP+WDRR调度方式
  • 基于端口、队列的shaping
  • 基于RFC1213/RFC2233标准化的端口统计
  • 基于ACL流的统计

保护特性

  • LAG
  • STP/RSTP/MSTP

安全特性

  • 支持VLAN/MAC/Port/IP进行ACL绑定
  • 支持48个CPU队列保护
