维盟超市无线解决方案案例——中山壹加壹连锁商场

2015-03-06

双十二当天马云拉开了线下支付宝全民盛宴,小编那天也尝尽超市排队付款的苦头。支付宝付款开始普及,但网络慢更是给超市收银带来不少客户投诉,那么类似超市人流集中的地方无线解决方案在哪里?

维盟科技为超市无线覆盖解决方案交的答卷是【中山壹加壹连锁商场提供无线解决方案案例】。

第一章 商场介绍

1.1 壹加壹连锁商场简介:

中山市壹加壹商业连锁有限公司是珠三角地区极具知名度和竞争力的商业连锁企业,位于环境舒适、经济发达的名人城市——中山市。该企业创办于1994年,至今已发展到拥有60多间大型连锁商场,经营网络遍布中山城乡及珠海、江门等地,并不断在加大力度筹划对外拓展。壹加壹商品连锁主要以超市、百化、生鲜、服装、电器等零售为主营业务,经营品种达4万多种,总营业面积达25万平方米,同时建立全光纤网络覆盖,实行进、销、存一体化的电脑POS机系统,年度销售额历年来居中山商业首位,成为中山地区最大型的本土化零售企业。

1.2 壹加壹连锁商场无线覆盖架设需求:

1、确保每间商场全区域实现无线WiFi信号全覆盖,且用户可移动式、固定式实现上网用途;

2、用户上网前,需看到本商场广告宣传形象(品牌形象展示:含特价产品推荐、商场优惠活动、特价端口信息等);

3、不是所有用户都可以上网,只对会员(办理商场会员卡的用户)全天24小时开放,平时节假日,普通用户需在开放时间内(如早10点到下午5点),才可以免费登陆上网(如星期六/天全天免费开放)

4、认证上网后,实现电子广告宣传(取代传统传单广告方式),呈现本商场的活动信息,如特价产品、优惠折扣信息、新品上架等等;

5、商场日均人流量约两万人左右(含星期天、星期日),固定在网用户约 800人左右要求;

6、需有一个数据后台,能集中搜集用户上网的登陆方式,如手机号信息(免费用户),并可相应做出宣传推广;

7、需要有一个管理后台,能跨区域集中管理各分店广告内容、数据信息、设备配置等详细要求;

8、后期维护工作要求低,并确保设备能长久稳定运行;

9、全国有60间分店,以五间为试点,三个月后,所有分店按需求部署。

第二章 商场环境分析

维盟科技接到壹加壹方面的要求后,先以总部城市中山市五家分店为试点,工期为20天内,按需求完成五家分店的安装及调试工作。

商场环境结构

以壹加壹连锁商场张家边店为例,结合维盟科技工程师现场环境的勘察、测试,环境描述如下:

1、每天商场人流量平均约2万人左右。

2、张家边店共五层,第一层为食品超市、烟酒专柜、生活菜场、水鲜区等等。一楼约2万多平方米。第二层为日用百货区,整层约一万平方米,第三、四层为服装专柜区,整层约一万平方米,第五层为家电专柜,整层约一万平方米。

3、环境相对比较空旷,人员流动性几乎位于中间过道区域及休息区域。

4、无任何外网及现有网络架构提供,全区域需实施拉线安装及固定。

5、商场大门口、后门、洗手间,各设有屏蔽门。

中山港店/张家边店


第三章 维盟科技提供解决方案

结合壹加壹商场现场实际环境,做如下无线覆盖方案部署。

组网方案:


方案组成部分:

1、外网部署(50M以上光纤,可由多条不同外网组成);

2、云平台部署(全国连锁单独服务器平台),集中远程配置、下发各分店信息,数据存储、广告上网云端服务平台,服务器部署由硬件服务器 + 平台软件代码 + 服务器托管中心组成;

3、维盟智慧WIFI无线网关设备,S-100承载1000用户同时在网人数,并包含路由器多WAN接入、智能限速、行为管控、ARP防火墙、AC集中管理等多功能于一体设备;

4、核心主干交换机WS3024G,24口千兆核心主干交换机,承接下端各数据流接入;

5、POE供电交换机,8口POE标准POE全网口供电交换机,集标准POE供电、网络数据一体下发,支持下接8个无线AP发射终端;

6、36台(一层12台,二层8台,三层6台,四/五层各五台)吸顶式无线AP,主要覆盖在人员流动性较大,相对比较空旷的区域。

方案实现:

千兆机型,多功能于一体

采用S-100智慧WIFI无线网关,承载同时在网人1000用户,并实现多WAN可同时接入,开启ARP防御攻击,运行AC集中管理台。相应于三台设备一体化实现,从而让组网成本最低化。

壹加壹超市三条外网线路接入,分别是一条20M和一条50M,实现两条线路叠加,最低70M流量输出,完美实现带宽叠加及保证、智能流量均衡。确保前端网络资源合理利用,并不阻塞。



机房及组网一角:



AP区域覆盖,AC集中控制

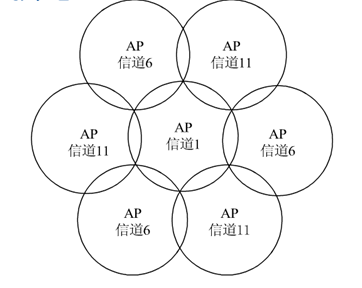

各AP按区域覆盖安装,并采用蜂窝式信道选择,让设备之间信号干扰降为最低。

设备安装一角:

开启AC集中管理平台,有效实现对各部署AP集中统一配置及管理,含随时监控各AP在线情况、各AP数据集中统一下发配置信息、批量升级维护等。


信号强度测试中/AC集中平台调试中


备注:

1、信号强度以客户实际终端连接为准,如手机客户端,测试信号强度不能超过-70dbm,否则为无线效信号源。

2、AC平台调试中,各设备SSID、信道错频、设备MAC地址信息等,需加以详细调整并记录。

3、后期维护以设备MAC地址,清楚了解设备运行状况及问题故障。维护成本相对低廉。

无缝漫游

统一配置壹加壹超市所有AP一样的SSID名称,可实现从一个AP走到另一个AP信号无感知切换,真正做到覆盖区域内上网随心所欲。

认证广告,平台运营

通过壹加壹平台自身架设,结合需求,采用会员卡号认证上网方式,导入会员卡号信息,实现卡号、密码方式认证上网(同时,支持手机号、微信公众账号二维码、QQ/微博账号等多方式认证上网),首页展示商场商品广告信息,后台预留用户上网记录;普通用户按时间段实现手机认证上网。


首页广告展示/会员卡号认证/多认证方式


平台信息预留及增值推广

通过云端平台,可查看了解各分店在线设备情况,并可通过远程方式进入到分店主机设备,实现远程调控配置各分店设备。

后台上传各式广告图片,平台汇总用户上网数据信息,含广告点击率、认证时长、流量统计、用户数等等,短信群发等增值功能,最大程度确保广告有效性。
